由陜西省住房和城鄉建設廳和陜西省市場監督管理局聯合發布的陜西省工程建設標準《中深層地熱地埋管供熱系統應用技術規程》自2020年5月10日正式實施。該標準由中國建材工業出版社出版。

本規程共分7章，主要包括總則;術語;地熱地質調查與評價;地熱換熱系統;機房供熱系統;監測與控制系統;系統調試、質量驗收及運行維護等章節。

中深層地熱地埋管供熱系統定義為以中深層巖土體為熱源，由地熱換熱系統、機房供熱系統、監測與控制系統組成的供熱系統。中深層取熱層是指蘊含于中深層巖土體中，具有開發利用價值的地熱資源儲熱層，深度一般可達2000m~3000m。在中深層地熱地埋管供熱系統中，通過中深層地熱換熱器與中深層巖土體進行熱交換的一種液體，一般為水或水溶液。

規程在“地熱換熱系統”章節中對地熱換熱系統取熱能力評價、地熱換熱系統設計、地熱換熱系統管材與循環介質要求、地熱換熱系統施工與驗收等內容作了詳細說明。

中國層地熱地埋管供熱系統應以地熱地質調查與評價結果為依期進行地熱換熱系統設計與施工。規程指出，地熱換熱系統施工前，應預留未來地下管線所需埋管空間及埋管區域進出重型設備的車道位置，嚴禁損壞地下既有管線和構筑物。地熱換熱系統施工后，應在埋管區域標明管線的定位帶。

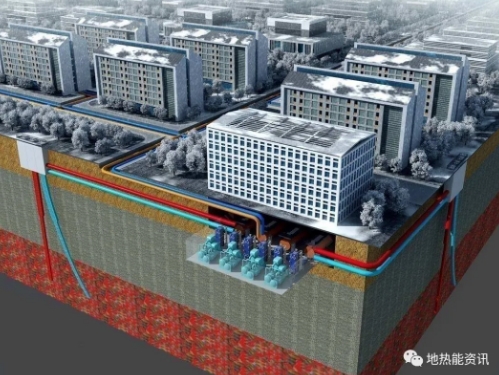

中深層地熱能無干擾清潔供熱原理圖

地熱換熱系統取熱能力測試主要包括以下內容：

一是，地熱換熱系統建成后可選擇代表性換熱井進行取熱能力洲下同流量循環介質條件下，取熱井熱交換量、井口出試，觀測換熱井內不及觀測孔溫度。通過測試取得換熱井進出口熱媒溫度、流量等參數，繪制進出口溫度、流量和時間的關系曲線;

二是，宜進行三次不同流量試驗，每次試驗的延續時間不少于7h，評價換熱井的合理取熱能力;

三是，有條件場地，可在下管時安置分布式光纖監測系統，實時監測不同深度地下巖土溫度變化。

規程要求，地熱換熱系統的管材及管件應采用相同材料，且應具有化學穩定性好、耐腐蝕、導熱系數大、流動阻力小等特性。中深層地熱換熱器的管材一般采用可耐壓的特制鋼管，管材應符合現行國家、地方標準。作為鉆孔施工和完井驗收的依據，地熱換熱系統宜實行“探采結合”原則，地熱勘查井和開采井均應進行地質設計、鉆孔工程設計、施工組織設計等。

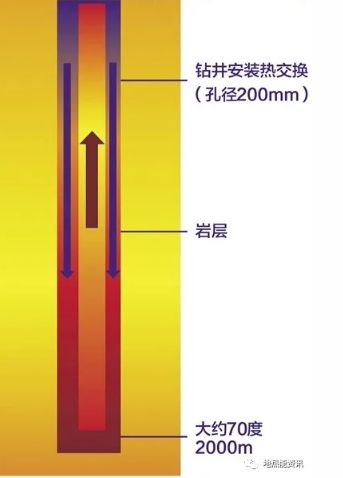

中深層地熱示意圖

地熱換熱系統應進行嚴格固井，采用延遲水泥固井技術，封固套管外部環形空間。延遲固井水泥應選用無毒、稠化時間長且流動性好的材料;固井作業宜在鉆孔作業結束后24小時之內完成，防止施工過程中出現地下水串層現象。地熱孔固井后7天內應進行固井質量檢查。

本規程主編單位是西安交通大學，參編單位包括陜西四季春清潔熱源股份有限公司、中國地質調查局西安地質調查中心、陜西省煤田地質集團有限公司、中國建筑西北設計研究院有限公司、中國建筑科學研究院有限公司、中陜核宜威新能源有限公司等相關單位共同完成。

地熱能作為一種清潔、經濟、可持續利用的能源，近年來，陜西省為加強推進中深層地熱能發展，陜西省住建廳等6部門于2018年年初發布了《關于發展地熱能供熱的實施意見》的通知，要求大力發展中深層地熱能采暖，把中深層地熱能供熱作為城鎮冬季清潔采暖的重要方式，進一步完善和優化市政供熱體系。同時指出，要建立完善工程應用標準，編制地熱能供熱工程技術規范，保障地熱能的清潔開發和永續利用。

目前，陜西省中深層地埋管地熱供熱系統示范工程建設水平在全國處于前列。為推進中深層地熱能建筑供熱健康發展，2019年，陜西省開展了中深層地熱能建筑供熱試點示范工程評審。其中，西咸新區灃西新城地熱能應用項目為中深層地熱能建筑供熱試點示范區，中深層地熱能建筑供熱試點項目包括陜煤地質草灘生活基地地熱能供熱工程、中煤科工集團西安研究院高新院區、書香河畔住宅小區、灃潤區域綜合能源供應站等四大試點項目。

經過近年來的逐步推廣，陜西省利用中深層地埋管地熱供熱系統應用技術供熱的面積也逐年上升。據不完全統計，截至2019年底，僅陜西西咸新區利用該技術供熱的面積已達1100萬平方米。

中深層地埋管供暖系統經過近幾年的推廣應用，目前已取得了良好的效果。為更好的保障中深層地埋管供暖系統的規模化工程應用，日前由中國建筑科學研究院有限公司和陜西四季春清潔熱源股份有限公司主編完成的中國工程建設標準化協會標準《中深層地熱熱泵技術規程》已于2020年7月3日通過網絡平臺舉辦了送審稿審查會。據悉，該標準有望今年發布實施。

地熱能行業標準的建立和完善，將積極推動行業向規范專業化軌道發展，整個行業的發展環境也將會更加健康有序。
